Progettazione e verifica dell’isolamento acustico dal rumore aereo e di impatto, dell’immersione sonora e del livello di riverberazione, secondo le prescrizioni del D.P.C.M. 5/12/1997 e delle norme di calcolo EN12354 (ISO 15712).

Questa applicazione è integrata nel flusso di lavoro Open BIM mediante lo standard IFC.

Caratteristiche del programma e risultati di calcolo

CYPESOUND DRAPDE è un programma finalizzato alla progettazione e alla verifica del comportamento acustico degli edifici in Italia, conforme al D.P.C.M. 5/12/1997 che fornisce le basi per la determinazione dei Requisiti Acustici Passivi.

Grazie a questa configurazione CYPESOUND DRAPDE permette di verificare i valori ottenuti dall’analisi completa dell’isolamento e del condizionamento acustico dell’edificio con i valori di riferimento della normativa italiana per:

  • Isolamento acustico al rumore aereo e da impatto per ogni coppia di tipologie di locali
  • Isolamento acustico al rumore aereo esterno
  • Livello di immissione sonora provocata da dispositivi dell’edificio
  • Tempi di riverberazione e superfici minime di assorbimento acustico

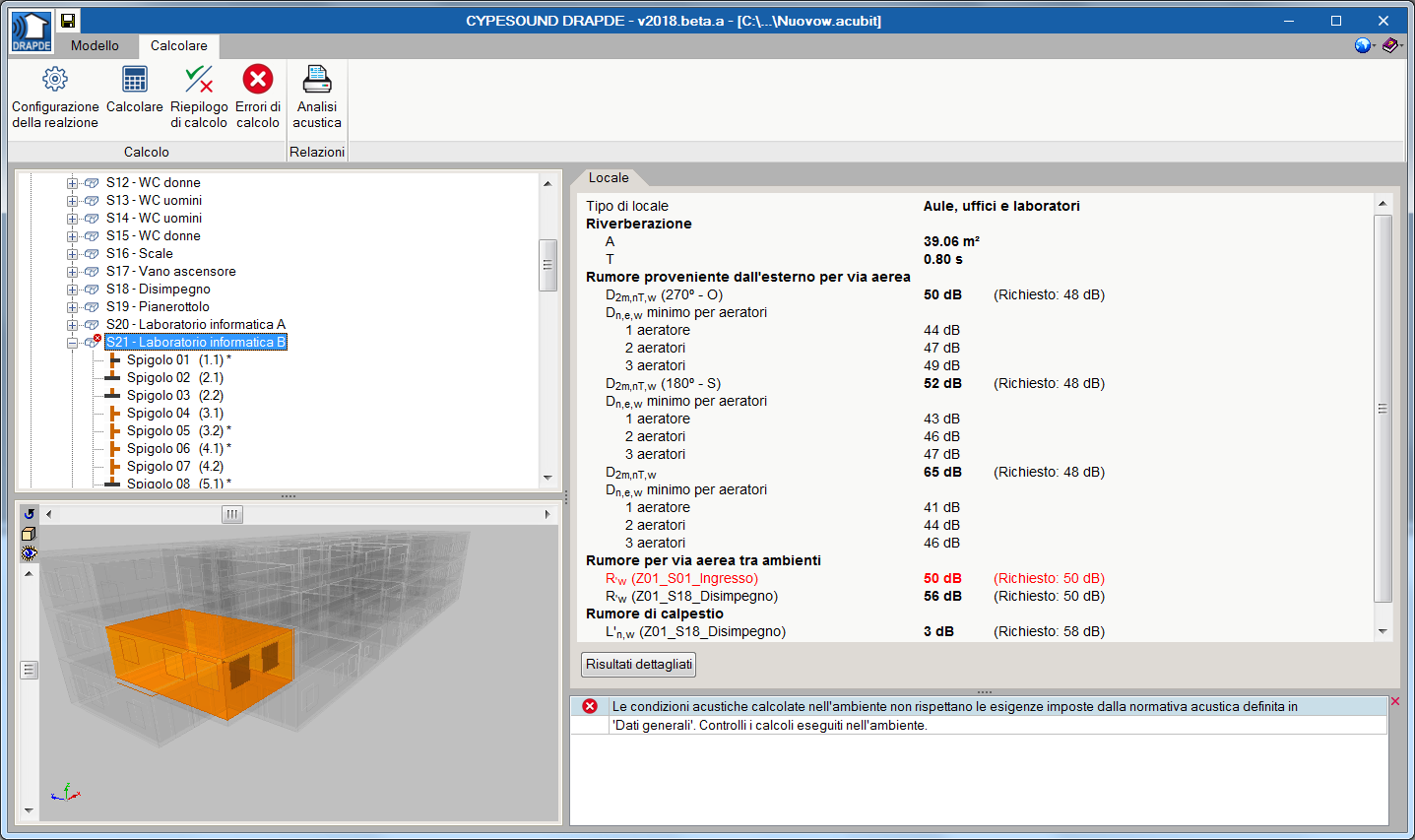

athsoftware-suite-bim-cypesound-DRAPDE screenshot2

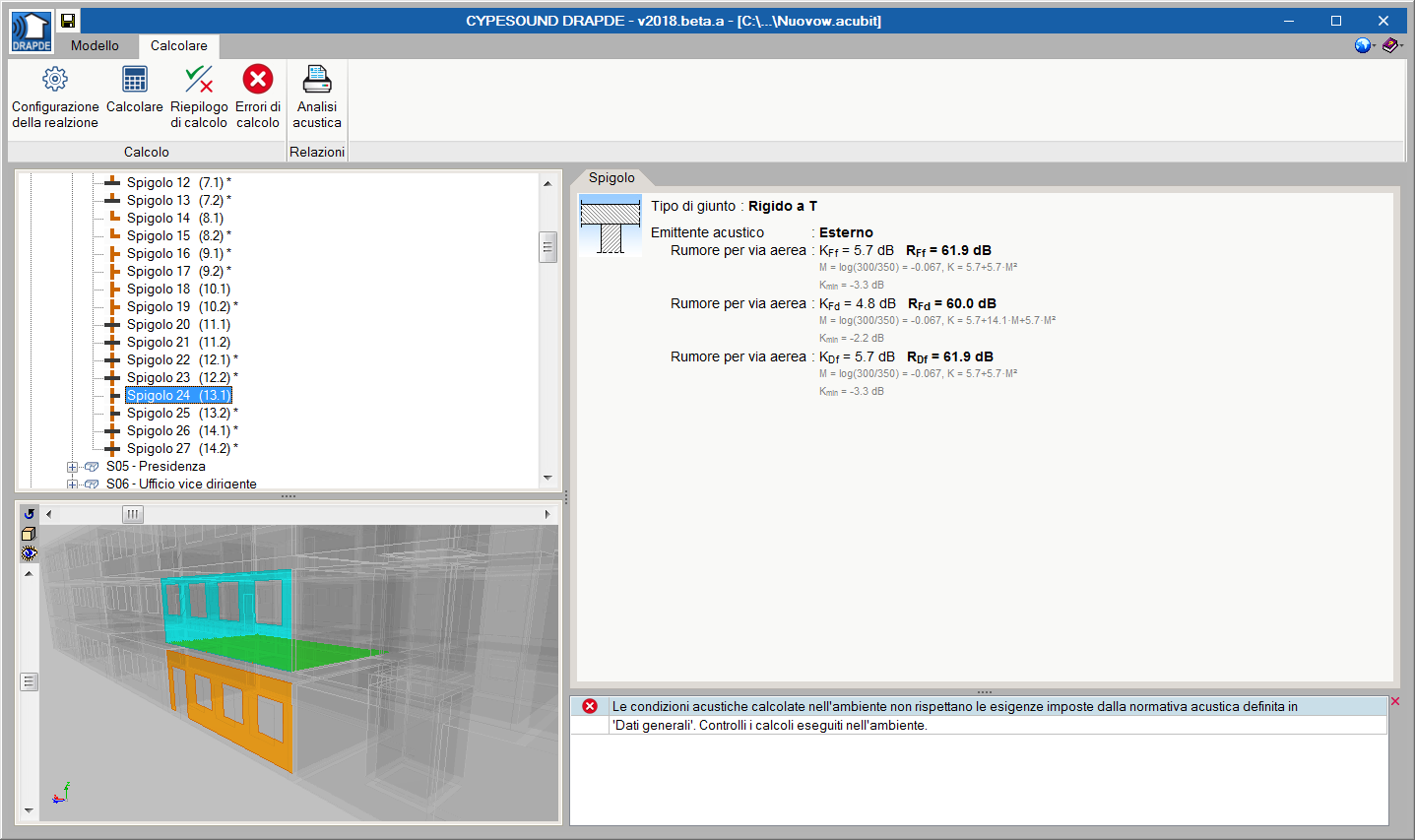

athsoftware-suite-bim-cypesound-DRAPDE screenshot4

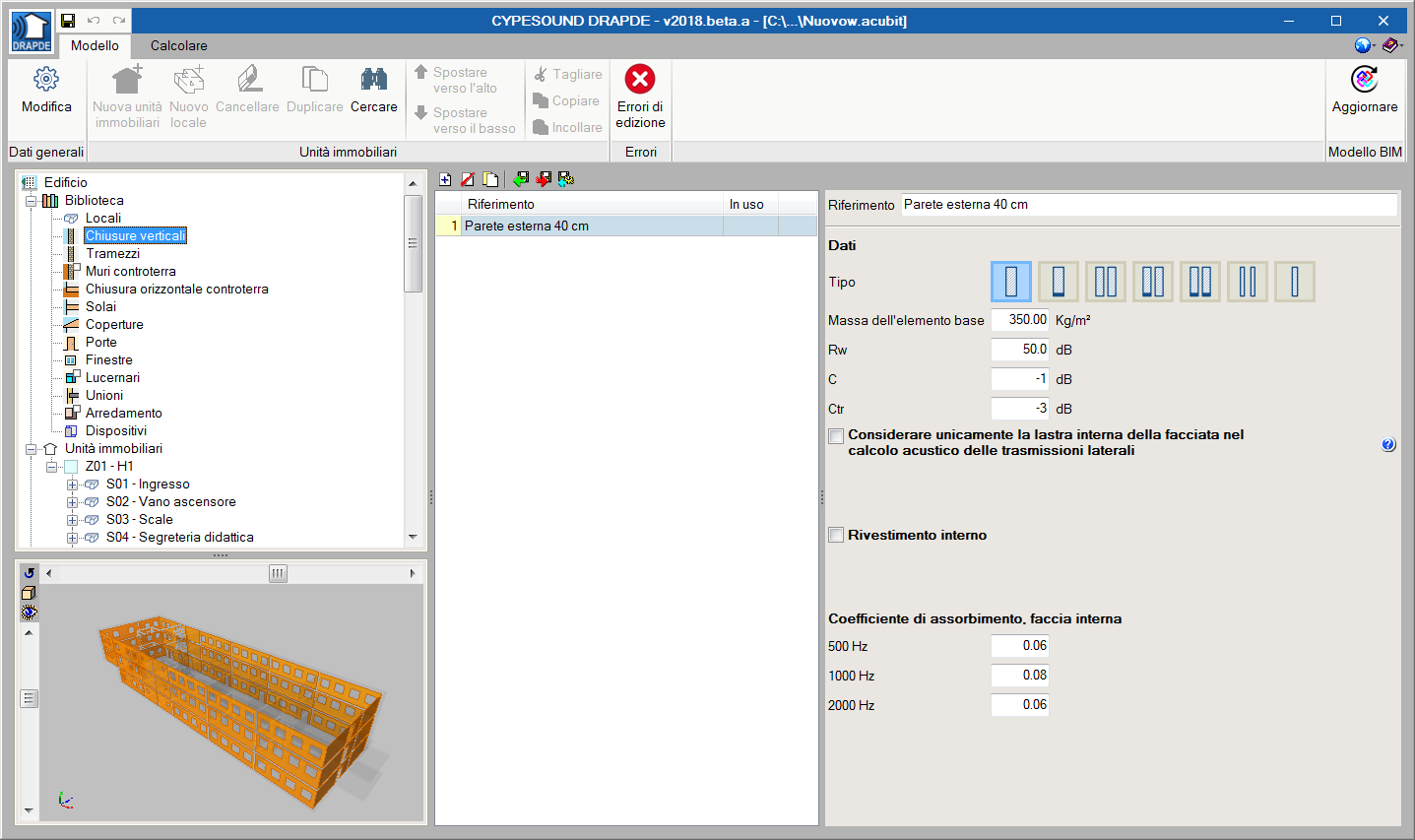

athsoftware-suite-bim-cypesound-DRAPDE screenshot1

Integrazione nel flusso di lavoro Open BIM

È inoltre stata implementata la possibilità di importazione via IFC del rumore prodotto dalle unità terminali dei canali del sistema di climatizzazione installata nell’edificio. Questa funzionalità, che permette la comunicazione di informazioni tra CYPETHERM HVAC e CYPESOUND DRAPDE, va a consolidare il flusso di lavoro BIM tra le applicazioni della Suite CYPE.

CYPESOUND DRAPDE è un’applicazione integrata nel flusso di lavoro Open BIM mediante l’utilizzo di file in formato IFC.

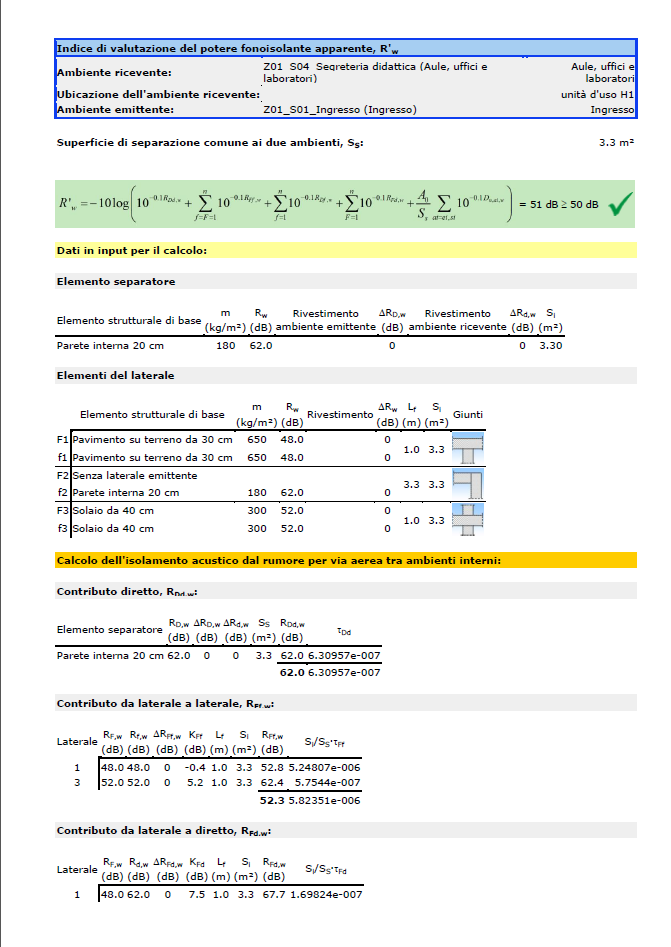

athsoftware-suite-bim-cypesound-DRAPDE screenshot3
