Calcolo dei carichi termici degli edifici secondo il Radiant Time Series Method, proposto da ASHRAE, integrato nel flusso di lavoro Open BIM mediante lo standard IFC4.

Le caratteristiche principali di CYPETHERM LOADS sono:

  • Importazione di modelli BIM (IFC4) generati da programmi CAD/BIM
  • Gestione e sincronizzazione delle modifiche sul modello CAD/BIM
  • Base dati ASHRAE “Weather Data Viewer 4.0” con 5.564 stazioni meteorologiche dislocate in tutto il mondo
  • Calcolo dei carichi termici di riscaldamento e di raffrescamento basato sul Radiant Time Series Method (RTSM) of ASHRAE
  • Calcolo dei carichi termici di riscaldamento basato sulla norma EN 12831
  • Calcolo della trasmittanza termica secondo le ISO 6946, ISO 10077 -1 e ISO 13370
  • Calcolo della trasmittanza termica lineare dei ponti termici secondo la ISO 14683
  • Calcolo del coefficiente di trasferimento di calore per trasmissione attraverso locali non climatizzati secondo la ISO 13789
  • Biblioteca dei materiali della ISO 10456
  • Calcolo dettagliato degli apporti solari e della radiazione verso la volta celeste
  • Individuazione e gestione degli spigoli
  • Calcolo della trasmittanza termica lineare dei ponti termici secondo la ISO 10211
  • Lettura via IFC4 dei carichi termici per illuminazione calcolati in CYPELUX
  • Consolidazione del flusso di lavoro Open BIM mediante la possibilità di esportare file in IFC4 con i risultati del calcolo dei carichi termici

Approfondisci

Ambiente di lavoro

L’ambiente di lavoro di CYPETHERM LOADS è suddiviso in due sezioni, identificate dalle linguette situate nella barra degli strumenti in alto:

  • Carichi termici
  • Edificio

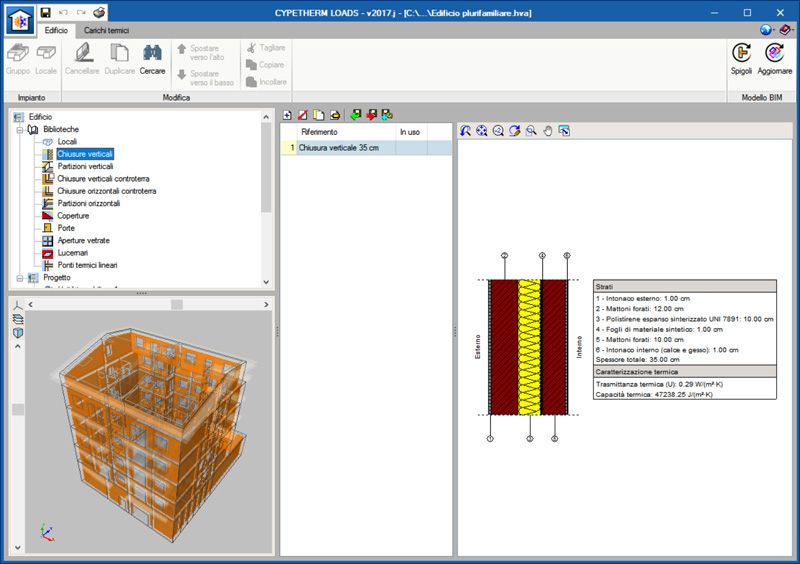

Edificio

In questa sezione viene definito il modello di calcolo dell’edificio, in uno schema ad albero suddiviso in due ramificazioni principali:

  • Biblioteca
    Nella biblioteca vengono introdotte le caratteristiche termiche di tutti le tipologie di locale e degli elementi costruttivi del progetto (chiusure, partizioni, aperture e ponti termici lineari)
  • Progetto
    Vengono introdotti i locali dell’edificio mediante la definizione di elementi costruttivi che lo compongono, con la possibilità di ordinarli in gruppi e sub gruppi che facilitano la loro localizzazione e modifica.

Carichi termici

In questa sezione è possibile realizzare il calcolo dei carichi termici e vengono definiti sia i parametri climatici che le principali opzioni di calcolo. Il programma permette di definire varie ipotesi di raggruppamento dei locali in zone termiche, per poter analizzare, mediante i risultati grafici e parametrici del software, qual è la più conveniente in termini di ottimizzazione delle risorse e raggiungimento delle condizioni di comfort degli ambienti.

cypetherm_loads_athsoftware_carichi_termici_estivi_invernali_4

Metodologia di calcolo e normativa di riferimento

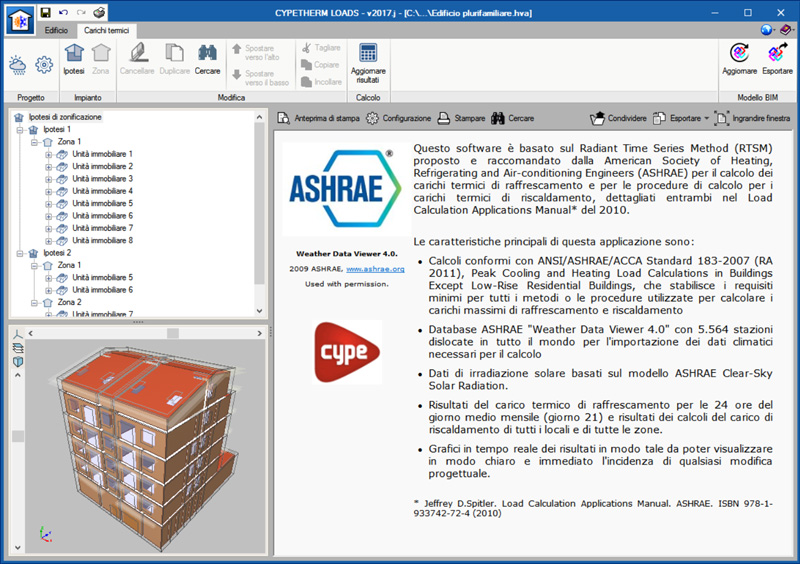

  • Calcolo conforme allo standard ANSI/ASHRAE/ACCA Standard 183-2007 (RA 2011), Peak Cooling and Heating Load Calculation in Buildings Except Low-Rise Residential Buildings, che stabilisce i requisiti minimi per qualsiasi metodo o procedimento utilizzato per realizzare il calcolo dei carichi massimi per raffrescamento e riscaldamento.
  • Calcolo dei carichi termici di raffrescamento secondo il Radiant Time Series Method (RTSM) di ASHRAE.
  • Carchi termici di riscaldamento secondo RTSM di ASHRAE o EN 12831
  • ISO 6946. Elementi e componenti delle costruzioni. Resistenza e trasmittanza termica. Metodo di calcolo
  • ISO 13370. Prestazioni termiche degli edifici. Trasmissione di calore attraverso il terreno. Metodo di calcolo.
  • ISO 14683. Ponti termici delle costruzioni. Trasmittanza termica lineare. Metodi semplificati e valori di default
  • ISO 10456 Materiali e prodotti per le costruzioni. Proprietà igrotermiche.
  • Individuazione automatica delle ombre del modello di calcolo (modelli BIM)
  • Individuazione e gestione degli spigoli (modelli BIM), che permette la generazione di ponti termici lineari con le corrispondenti trasmittanze, calcolate con normative internazionali

Caratteristiche e output

Parametri climatici

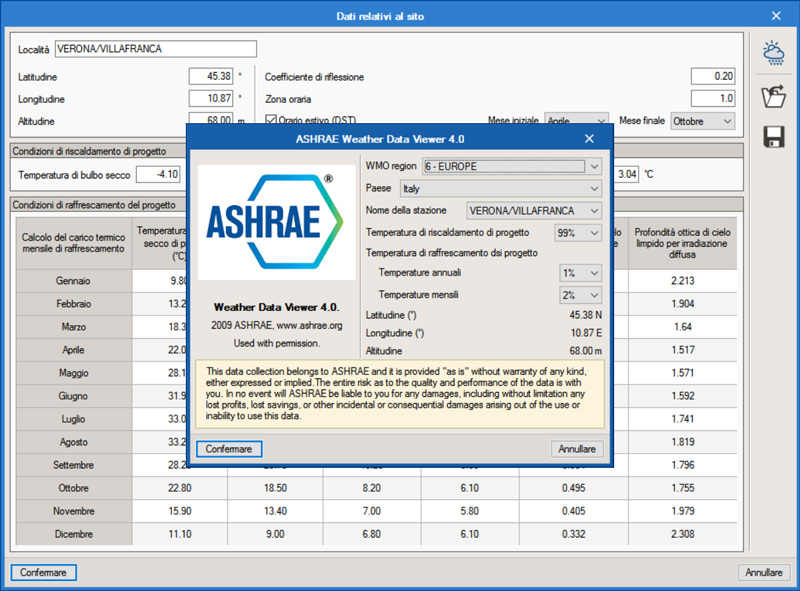

  • Basi si dati climatici Weather Data Viewer 4.0 di ASHRAE con 5.564 stazioni meteorologiche in tutto il mondo per importare i dati climatici necessari per il calcolo.
  • Dati di irradiazione solare calcolati a partire dai modelli Clear-sky Solar Radiation di ASHRAE
cypetherm_loads_athsoftware_carichi_termici_estivi_invernali_6

Dati predefiniti e biblioteche
Tra i dati predefiniti implementati nel programma sono presenti:

  • Apporti interni
    Valori di illuminazione, ventilazione, occupazione e dispositivi interni proposti da ASHRAE in varie pubblicazioni.
  • Materiali
    Materiali delle biblioteche delle norme UNI 10351 e UNI EN 10456, e altre biblioteche internazionali.
  • Ponti termici
    Importazione di valori di trasmittanza termica lineare da varie biblioteche internazionali, tra le quali si trovano la ISO 14683, il documento ausiliario DA DB-HE/3 o quelli definiti nella normativa francese RT2012.

Risultati di calcolo

I principali risultati di calcolo forniti del programma sono organizzati in:

  • Relazione dei carichi termici
    Relazione completa dei risultati di calcolo dei carichi termici per ogni locale
  • Riepilogo risultati

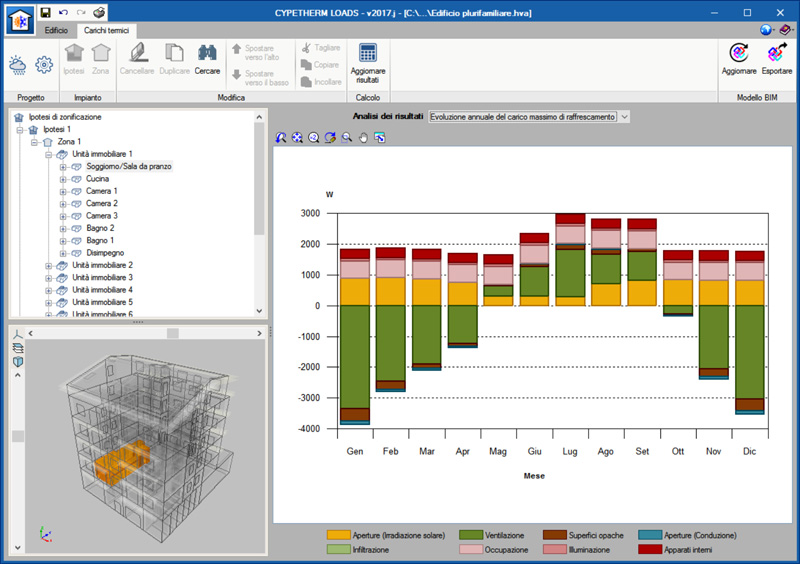

    Riepilogo dei risultati del calcolo dei carichi termici per zona, accompagnati da grafici esplicativi.
  • Descrizione del calcolo e grafici esplicativi
    Descrizione della metodologia di calcolo utilizzata in ogni elemento e grafici con i risultati ottenuti per una miglior comprensione e analisi degli stessi.
  • Descrizione di materiali ed elementi costruttivi
    Relazione dei vari elementi costruttivi utilizzati nel progetto con dettaglio di materiali, quantità, coefficienti di trasmissione, ecc.

Integrazione nel flusso di lavoro Open BIM

CYPETHERM LOADS è un applicativo integrato nel flusso di lavoro Open BIM. In questo senso permette l’importazione di modelli geometrici e spaziali BIM generati da software come IFC Builder, e di altri files in formato IFC, ad esempio esportati da CYPELUX contenenti le informazioni della potenza installata per illuminazione nei locali dell’edificio.

È inoltre possibile esportare le informazioni risultanti dal calcolo dei carichi termici al fine di utilizzarle in CYPETHERM HVAC per la progettazione e il corretto dimensionamento degli impianti di climatizzazione.

cypetherm_loads_athsoftware_carichi_termici_estivi_invernali_2

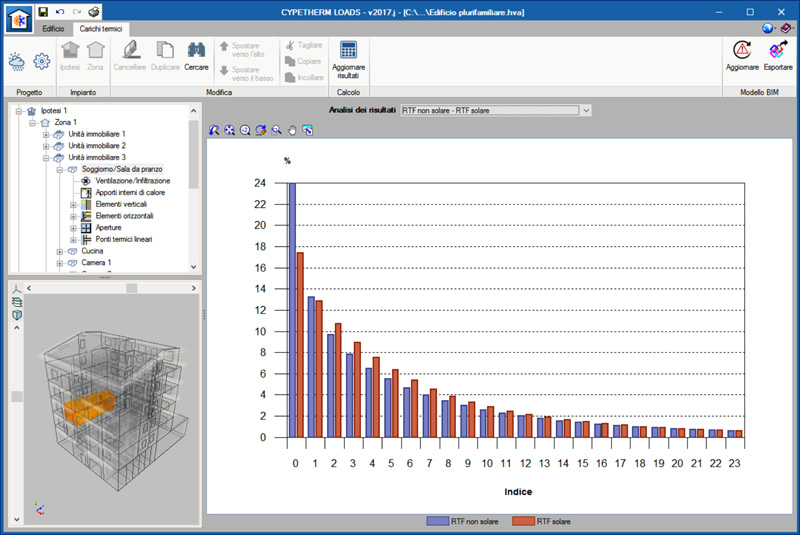

cypetherm_loads_athsoftware_carichi_termici_estivi_invernali_1
